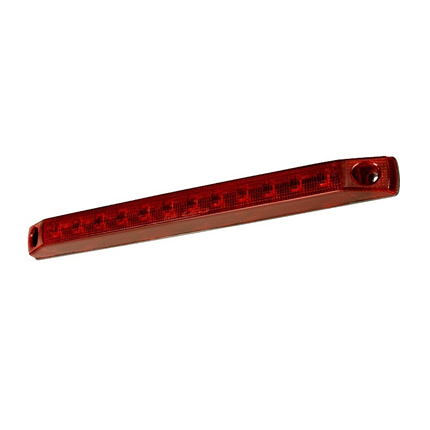

LED-STOP-LM. LED車高灯&ストップランプ・横型 [定格:24V. 小糸製作所]

¥ 3,861 円(税込)


説明

LED-STOPLM. LED車高灯&ストップランプ

[製品仕様]:
メーカー品番定格サイズ(mm)
小糸製作所LED-STOP-LM24VH335.4×W31.8×D30.5

・ [※注]. 取付可否の確認が必要となる製品ですのでご注意ください。

・ ハイマウントストップランプより明るいストップランプを現行車高灯の位置に配置することで、後続車への被視認性を向上。

・ 周囲に対してトラックの大きさを知らせる車高灯機能も内蔵、従来のLED車高灯と比較し3倍の発光面積でありライン状の発光により遠方からの被視認性が向上。

・ LED化により車高灯:0.3W/ストップ:2.6Wと省電力化を実現。面倒なバルブ交換の頻度を低減。

・ IP65相当の高い防水性。UN(ECE)部品認証取得品
特記事項 [製品仕様]
定格: 24V.
消費電力: 0.3W(車高灯)/2.6W(ストップランプ).
適用法規: UN(ECE)部品認証取得品.
光源: 赤色LED (12灯).
寸法: H335.4 × W31.8 × D30.5 mm.
使用環境温度: -30度 ~ +80度.
重量: 約130g.

– – – – –

[※注]:本製品はDC24V.車載用灯具です。
[※注]:ランプの配線、車高灯(緑線プラス),ストップランプ(赤線プラス),アース(黒線マイナス)を間違えない様、車両側ハーネスに接続ください。
[※注]:ランプは、必ずヒューズが組み込まれている配線(プラス線)に接続してください(1Aヒューズ推奨)。
[※注]:ランプハーネスと車両ハーネスの結線部の被覆部又は端子が露出しないように、コーキング剤又は防水用収縮チューブ等で覆い確実に密封してください。結線部が露出又は非防水のとき 結線部から外気や水分を吸い込み水入りによる不点灯となりますので、確実に防水処理を施してください。
[※注]:「保安基準 第39条 第1節 56条 別添52/別添70」に基づき関連法規を守って正しくご使用ください。
[※注]:「地上高:義務付けランプ(リアコンビネーションランプ)の発光部に対し、600mm以上上の構造上、可能な限り最も高い位置」及び「車両最外端から発光部まで、400mm以内」の所定位置の左右に確実に取り付けてください。
[※注]:平面に取り付けてください。曲面に取り付けると、製品の固定不安定、灯具破損の原因となります。
[※注]:取付け場所によっては、ラジオ.テレビ.無線等にノイズが発生する場合があります。
[※注]:ランプを車両にボルト止めするときは、M4スクリュにて98.1N・cm(10Kgf・cm)以上のトルクで締付けないでください。
[※注]:その他 製品付属の取扱い説明書をご確認ください。

– – – – –

[その他. ご連絡事項]
・ リアコンビネーションランプと接続する際に車体側ハーネスの加工が不要となる「LEDTOP-HIK.分岐ハーネス(別売)」、及びランプ側ハーネスの加工が不要となる「LEDTOP-CH.中間ハーネス(別売)」を取扱っております。
・ 中間ハーネスの使用しない機能の配線については、水が入らないよう端末処理をしてください。
・ 中間ハーネスをご使用の場合は、分岐ハーネスも同時にご使用いただくことを推奨します。
・ 車両への装着にあたって、「LEDTOP-BK.ブラケット(別売)」を使用する事で、ランプ装着する際の結線、防水処理が容易となります。
備考 [注意事項]
事前に、取り付けの可否の確認を行っていただく必要がございます。

[初期不良に関して]
初期不良期間は、商品到着後7日以内とさせていただきます。期間中に保障内容に沿った問題が生じた場合は、代品交換とさせていただきます。
(注): 事前に、メーカー側にて検品・確認処理を行わせていただきます。
(注): 製品以外の工賃や施工費用は、一切負担いたしません。
(注): 在庫状況や生産状況によっては、ご返金対応とさせていただく場合もございます。

[保障期間に関して]
メーカー保障規定沿った対応のみとなります。製品以外の工賃や施工費用は、一切負担いたしません。

[保障対象外の事例を一部抜粋]
(1): 適合外の製品を誤ってご注文いただいた場合。
(2): お客様都合や色合いなどの感覚的な問題の場合。
(3): 誤った取り扱いによる破損、取り付けによる破損が生じた場合。
(4): その他 取り扱い説明書の保証規定に準じます。
上記記載内容の場合は、返品|交換|メーカー保証対象外となりますのでご注意下さい。
